Прежде чем ответить на вопрос, что такое независимая подвеска автомобиля, рассмотрим, какая необходимость в этом узле и как он устроен. В процессе движения транспортного средства происходит постоянное взаимодействие конструкции с дорожным покрытием. Любая подвеска в первую очередь предназначена для обеспечения соединения колёс с несущей конструкцией машины. Помимо этого, этот узел служит для восприятия и правильного распределения различных сил и моментов, которые формируются в процессе передвижения. Плюс к этому подвеска позволяет создавать заданное перемещение колёс и мостов относительно рамы или кузова для обеспечения комфортного движения. Теперь когда, мы имеем представление, для чего служит подвеска автомобиля, рассмотрим её конструкцию.

Независимая подвеска

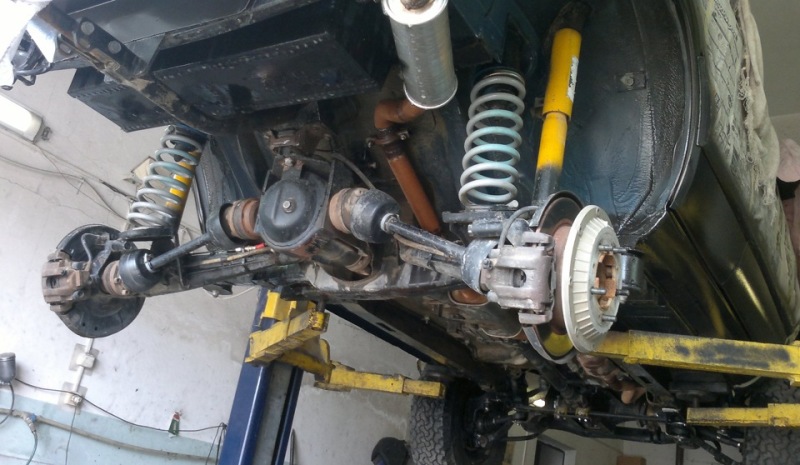

Конструкция независимая подвеска на своими руками независимой подвески

Типовая подвеска любого транспортного средства состоит из упругих и направляющих элементов, а также амортизаторов. Упругие сегменты служат для восприятия и передачи вертикальных возмущений, формирующихся в процессе передвижения по неровному покрытию. Направляющие компоненты подвески связывают колёса с несущей конструкцией и определяют характер их перемещения. Плюс к этому они гасят боковые и продольные колебания. Амортизаторы предназначены для сглаживания возмущений, возникающих из-за различных неровностей на дороге.

Особенности подвески

Как правило, на современных автомобилях применяются сложные системы, в которых каждый элемент может реализовать сразу несколько функций. Они комплектуются механическими, пневматическими, электрическими и гидравлическими механизмами, взаимодействие и управление работой которых может осуществляться с помощью электронных блоков.

Зависимые и независимые подвески

Зависимая и независимая подвеска

На одной оси автомобиля колёса могут быть связаны жёсткими балками и работать синхронно при наезде на препятствие одним из них. В этом случае подвеска считается зависимой. Как правило, такие системы применяются для задних колёс. В то же время независимая подвеска, например, передних колёс, предполагает раздельное, не связанное друг с другом жёстким элементом соединение. Каждое колесо может в процессе движения изменять своё положение независимо от второго. Такая компоновка обеспечивает высокую степень сцепления с дорожным покрытием, более комфортные условия передвижения по неровной дороге и повышает управляемость на больших скоростях. В этом плане может быть вопрос: «Независимая подвеска своими руками – реально или нет?». Ответ однозначен, специалисты не рекомендуют самостоятельно изменять конструкцию любой модели автомобиля без соответствующих профессиональных знаний и навыков.

Виды независимой подвески

Типы независимой подвески

  • Качающиеся полуоси обеспечивают большую степень свободы. Однако при этом снижается управляемость автомобиля. Поэтому чаще всего они применяются на моделях с ведущими задними осями. Например, независимая задняя подвеска ЗАЗ-956.

  • Продольные рычаги характеризуются компактной и простой конструкцией, что способствует их широкому применению. Рычаги крепятся к кузову и могут в допустимых пределах свободно качаться вниз или вверх. Недостаток этой схемы в относительной зависимости. При кренах возможна потеря сцепления с покрытием из-за чрезмерного подъёма колеса с другой стороны кузова. В основном этот тип подвески используется на задних осях переднеприводных машин.

  • Косые рычаги – это разновидность предыдущего типа подвески. Её основное отличие в том, что рычаги установлены под определённым углом к кузову. Это повышает управляемость и исключает расхождение колёс в перпендикулярной плоскости.

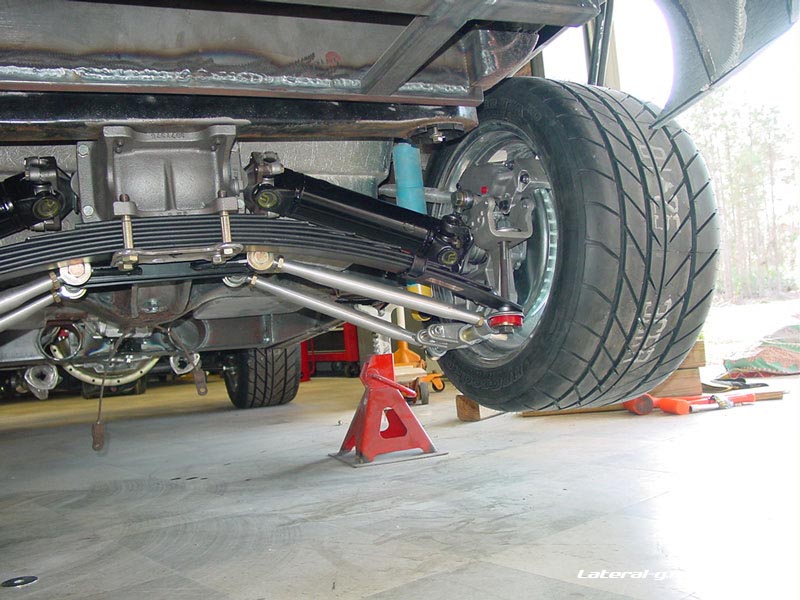

  • Независимая пружинная подвеска является классическим вариантом для легковых машин. Роль упругих элементов в данной схеме играют винтовые мощные пружины. Как правило, они монтируются между рычагами. В некоторых моделях пружины могут быть установлены сверху рычагов.

  • Мак-Ферсон – самый популярный тип независимой подвески, широко применяемый на современных моделях автомобилей. Конструкция представляет собой схему двойных поперечных рычагов, в которой роль верхнего элемента выполняет амортизатор.

  • Активная подвеска может представлять собой любой из вышеперечисленных типов. Особенность системы заключается в активном управлении положением и жёсткостью отдельных элементов независимой подвески с помощью электронных блоков.
